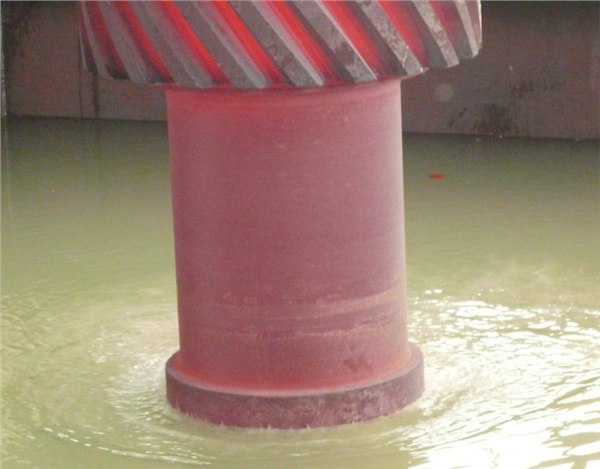

表面淬火回火熱處理通常用感應(yīng)加熱或火焰加熱的方式進(jìn)行。主要技術(shù)參數(shù)是表面硬度、局部硬度和有硬化層深度。硬度檢測(cè)可采用維氏硬度計(jì)，也可采用洛氏或表面洛氏硬度計(jì)。試驗(yàn)力(標(biāo)尺)的選擇與有硬化層深度和工件表面硬度有關(guān)。這里涉及到三種硬度計(jì)。

　　、維氏硬度計(jì)是測(cè)試熱處理工件表面硬度的重要手段，它可選用0.5～100kg的試驗(yàn)力，測(cè)試薄至0.05mm厚的表面硬化層，它的精度是的，可分辨出熱處理工件表面硬度的微小差別。另外，有硬化層深度也要由維氏硬度計(jì)來(lái)檢測(cè)，所以，對(duì)于進(jìn)行表面熱處理加工或大量使用表面熱處理工件的單位，配備臺(tái)維氏硬度計(jì)是有必要的。

　　二、表面洛氏硬度計(jì)也是十分適于測(cè)試表面淬火工件硬度的，表面洛氏硬度計(jì)有三種標(biāo)尺可以選擇?？梢詼y(cè)試有硬化深度超過(guò)0.1mm的各種表面硬化工件。盡管表面洛氏硬度計(jì)的精度沒(méi)有維氏硬度計(jì)高，但是作為熱處理工廠質(zhì)量治理和合格檢查的檢測(cè)手段，已經(jīng)能夠知足要求。況且它還具有操縱簡(jiǎn)樸、使用利便、價(jià)格較低，丈量迅速、可直接讀取硬度值等點(diǎn)，利用表面洛氏硬度計(jì)可對(duì)成批的表面熱處理工件進(jìn)行快速無(wú)損的逐件檢測(cè)。這點(diǎn)對(duì)于金屬加工和機(jī)械制造工廠具有重要意義。
　　三、當(dāng)表面熱處理硬化層較厚時(shí)，也可采用洛氏硬度計(jì)。當(dāng)熱處理硬化層厚度在0.4～0.8mm時(shí)，可采用HRA標(biāo)尺，當(dāng)硬化層厚度超過(guò)0.8mm時(shí)，可采用HRC標(biāo)尺。
　　維氏、洛氏和表面洛氏三種硬度值可以利便地進(jìn)行相互換算，轉(zhuǎn)換成尺度、圖紙或用戶需要的硬度值。相應(yīng)的換算表在際尺度ISO、美尺度ASTM和中尺度GB/T中都已給出。
